麻豆文化传媒精品一区丨久久久性高潮丨久草超碰丨www.成人在线观看丨性欧美日本丨尤物网址在线观看丨亚洲情趣丨亚洲一级片网站丨亚洲一区中文字幕在线观看丨99国产精品免费丨日韩av无码社区一区二区三区丨又色又爽又黄的视频国内丨h人成在线看免费视频丨日韩人妻无码精品-专区丨日韩中文在线播放丨一级黄色网丨久久精品无码中文字幕老司机丨国产福利第一视频丨国内精品久久久久影院嫩草丨久久av色欲av久久蜜桃网



    陽極氧化資訊：陽極氧化后得到的新鮮氧化膜，可以及時進(jìn)行著色處理，既美化了氧化膜表面，又能增加抗蝕能力。純鋁、鋁鎂合金和鋁錳合金的氧化膜，易于染成各種不同的顏色，鋁銅和鋁硅合金的氧化膜發(fā)暗，只能染成深色。



    (1)整體著色



    將鋁及鋁合金放入含有機(jī)物(如甲酚、苯磺酸、磺基水楊酸等)的電解液中進(jìn)行陽極著色處理，在陽極氧化的同時也被著色，微小的顆粒分散于膜孔的內(nèi)壁，由于入射光的散射產(chǎn)生不同的色彩。微小顆粒來自基體金屬或電解液中有機(jī)物的分解產(chǎn)物，顏色的深淺與膜的厚度有直接關(guān)系。該工藝因需要高的陽極電流密度和高的電壓，所以能量消耗大。



    (2)電解著色



    鋁及鋁合金經(jīng)過陽極氧化后，再放人含有鎳鹽、鉆鹽、錫鹽或銅鹽等溶液中進(jìn)行交流電解，使膜孔底部沉積上金屬鎳、鈷、錫或銅等而呈現(xiàn)出不同的色彩。該工藝具有工藝簡單、能耗低、著色均勻、生產(chǎn)效率高等特點。表7—4列舉了鋁及鋁合金的電解著色工藝。



    電解著色一般采用交流電源，用比鋁電位較正的金屬(如不銹鋼、石墨等)作為另一電極。

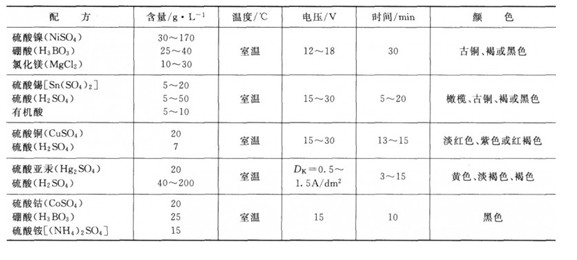

表7-4鋁及鋁合金的電解著色工藝



    (3)有機(jī)染料著色



    由于氧化膜具有多孔性和強(qiáng)的吸附能力因而可以染上不同的顏色。最適宜直接著色的氧化膜是從硫酸溶液中得到的陽極氧化膜，它使大多數(shù)鋁及鋁合金形成無色透明膜，有適宜的厚度、孔隙率和吸附性。草酸陽極氧化工藝較硫酸工藝價格高，得到黃色膜。當(dāng)膜層超過50μm即得到自然的黃色或棕色。鉻酸陽極氧化工藝由于膜薄、孔隙少，而且它本身是灰色的，一般不宜著色。著色對氧化膜的要求是膜厚適宜、有足夠的孔隙和良好的吸附能力、無外傷和污染。表7—5列出鋁及鋁合金有機(jī)染料著色工藝。

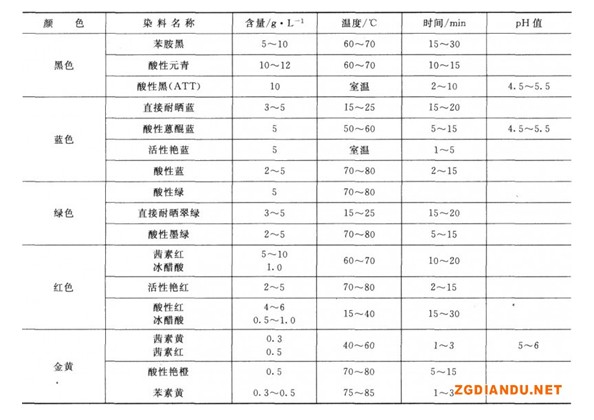

表7-5鋁及鋁合金有機(jī)染料著色工藝



     (4)無機(jī)鹽著色



    無機(jī)鹽著色主要依靠物理吸附作用，鹽分子進(jìn)入孔隙發(fā)生化學(xué)反應(yīng)而得到有色物質(zhì)。限于無機(jī)鹽的色種較少，色調(diào)也不夠鮮艷，現(xiàn)應(yīng)用不多。無機(jī)鹽著色工藝見表7-6。鋁及鋁合金陽極氧化后經(jīng)徹底清洗，先在溶液(1)中浸漬，水洗后再浸入溶液(2)中，這樣交替進(jìn)行2～4次即可。溶液溫度為室溫或加熱至50～60℃，每次浸漬5～lOmin。著色后清洗干凈，熱水封閉，或60～80℃烘干，再進(jìn)行涂漆或浸蠟處理以提高耐蝕能力。
